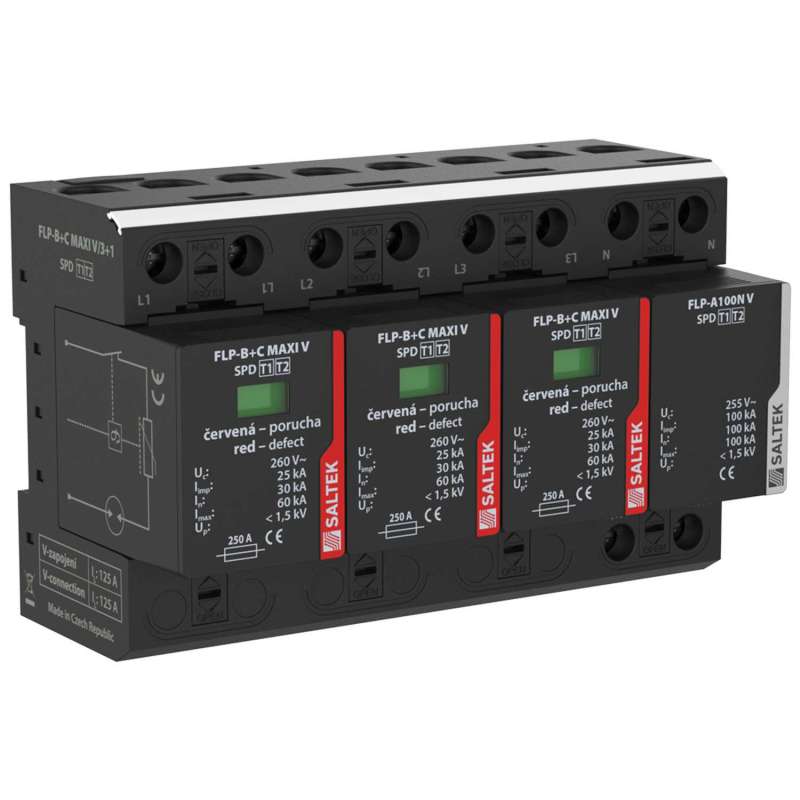

Комбінований обмежувач імпульсної перенапруги FLP-B+C MAXI V/3+1, T1+T2 (25 кА), 3+1, TT, змінні модулі

FLP-B+C MAXI V/3+1 — це високоефективний пристрій захисту типу T1+T2, що поєднує триполюсний варисторний обмежувач з капсульованим іскровим розрядником. Призначений для встановлення в однофазні та трифазні TT-системи у схемі 3+1, забезпечує повний захист між усіма фазами та нейтраллю.

Оптимальне рішення для головних електрощитів, що потребують максимального рівня безпеки при прямому чи непрямому ударі блискавки, а також для критично важливих об'єктів з сонячними станціями, електромобілями або високоточним електрообладнанням.

✅ Рекомендоване застосування:

• Сучасні приватні будинки з СЕС та зарядними станціями EV

• Промислові, комерційні або офісні об'єкти з чутливою електронікою

• Об'єкти, що потребують повноцінного 3+1 захисту (L-N + N-PE)

• Системи автоматизації, інвертори, контролери

• Монтаж на межі LPZ 0–1 або вище, відповідно до норм IEC 62305

⚙️ Основні переваги:

• Комбінація T1+T2: захист від блискавки + імпульсів

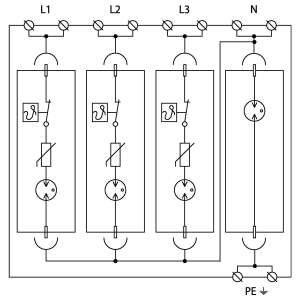

• Топологія 3+1 (L-N + N-PE)

• Імпульсний струм до 100 кА (N-PE)

• Низький рівень залишкової напруги: Up = 1.5 кВ

• Надійний DIN-монтаж, швидка заміна модулів

• Візуальна індикація несправності для L-N

• Сумісний зі змінними модулями: FLP-B+C MAXI V/0 + FLP-A100N V/0

📦 Технічні характеристики:

• Тип захисту: T1 + T2

• Мережа: TT

• Схема: 3+1

• Номінальна напруга: 230 В AC

• Макс. робоча напруга (L-N): 260 В AC

• Макс. робоча напруга (N-PE): 255 В AC

• Імпульсний струм (10/350 μs): 25 кА (L-N), 100 кА (N-PE)

• Макс. струм розряду (8/20 μs): 60 кА (L-N), 100 кА (N-PE)

• Рівень захисту Up: 1.5–2.2 кВ

• TOV витривалість: до 440 В (L-N), 1200 В (N-PE)

• Розміри провідників: 2.5–50 мм²

• Ступінь захисту: IP20

• Температура експлуатації: –40…+80°C

• Артикул: A05096

• EAN: 8595090550969

• Змінні модулі: FLP-B+C MAXI V/0 + FLP-A100N V/0

• Сертифікація: EN 61643-11:2012, IEC 61643-11:2011

❓ Часті питання (FAQ):

У чому різниця між схемою 3+1 і 3P?
Схема 3+1 включає додатковий розрядник N-PE, забезпечуючи посилений захист у TT-системах.

Потрібно захищати інвертор сонячної станції?
Так, FLP-B+C MAXI V/3+1 надає повний рівень захисту в місцях входу напруги.

Чи можна замінити модулі самостійно?
Так, модулі знімні, без інструментів — швидко та зручно.
